今天為大家整理了一些各類電氣控制接線圖、電子元件工作原理圖，還有可控硅整流電路及負反饋調速裝置原理等等，有些是機床電路上常用的，希望對大家在維修工作中有所幫助，一起來了解一下吧。

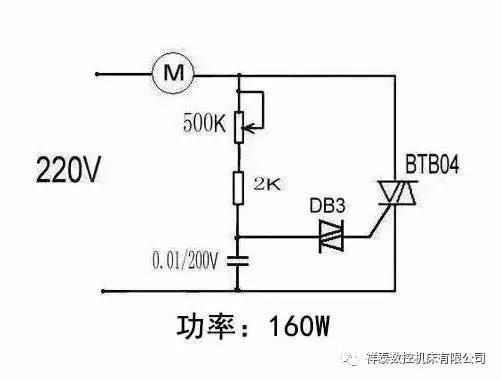

1、可控硅調速電路

2、能耗制動

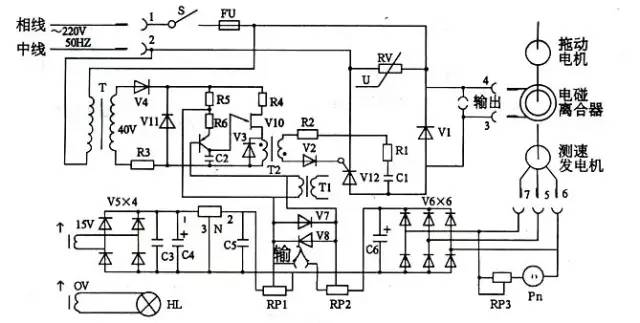

3、電磁調速電機控制圖

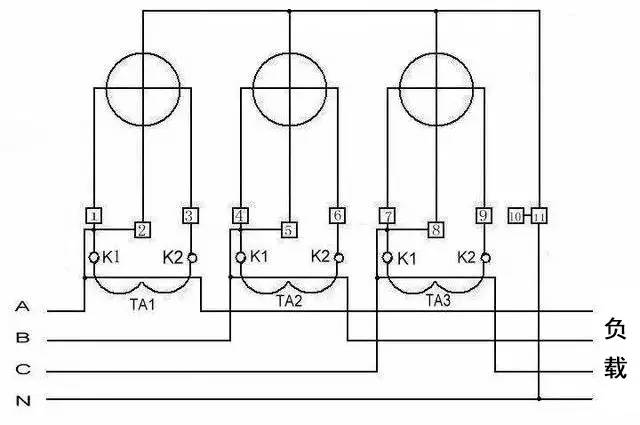

4、三相四線電度表互感器接線

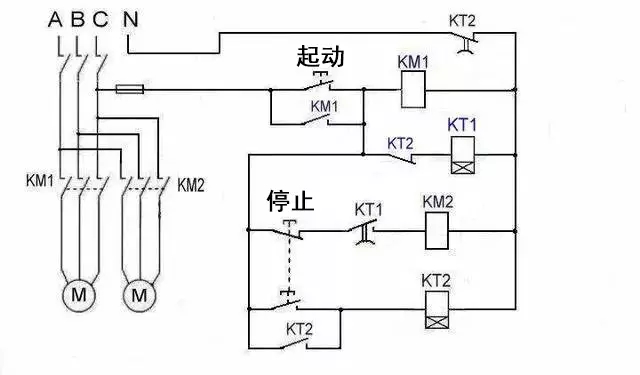

    5、順序起動，逆序停止

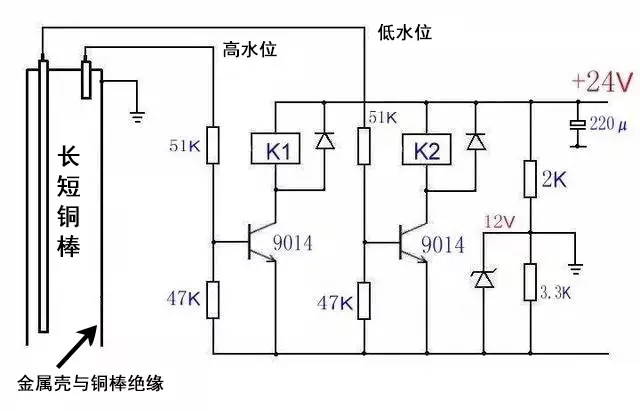

     6、鍋爐水位探測裝置

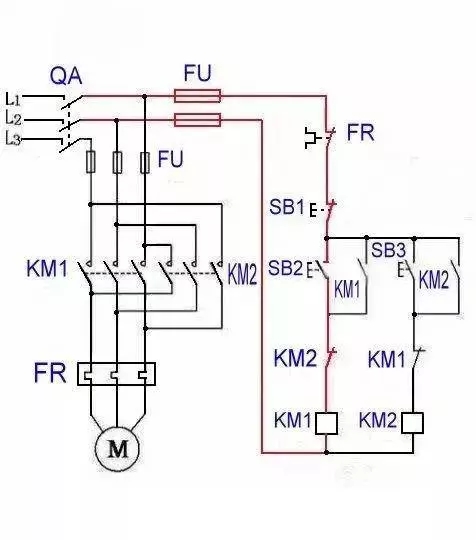

    7、電機正反轉控制電路

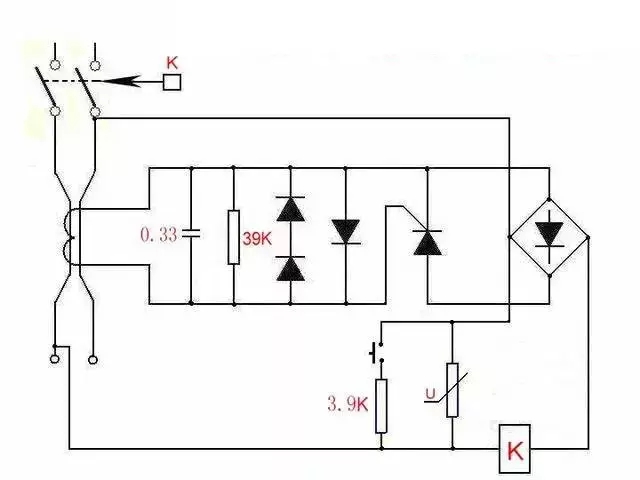

    8、單相漏電開關電路

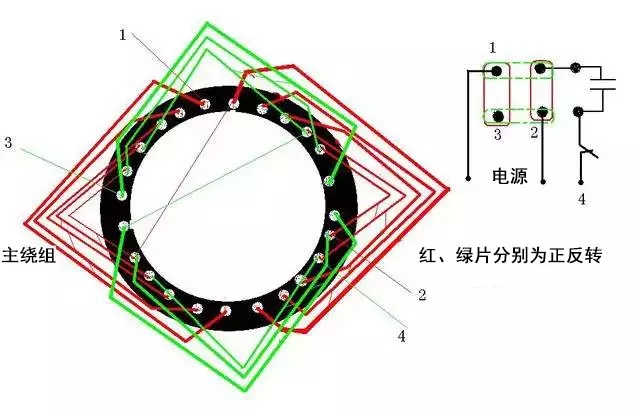

    9、單相電機接線圖

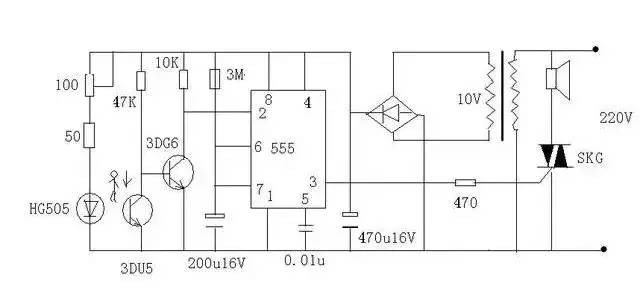

    10、紅外防盜報警器

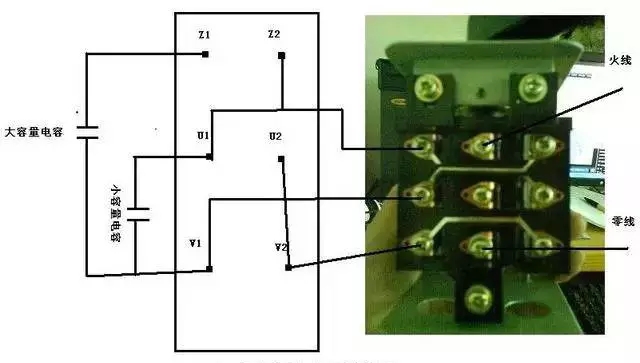

    11、雙電容單相電機接線圖

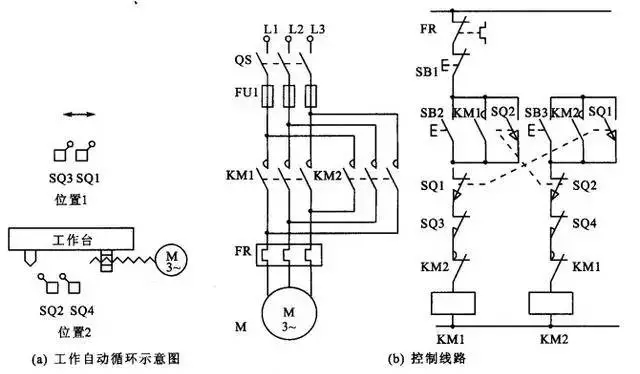

    12、自動循環往復控制線路

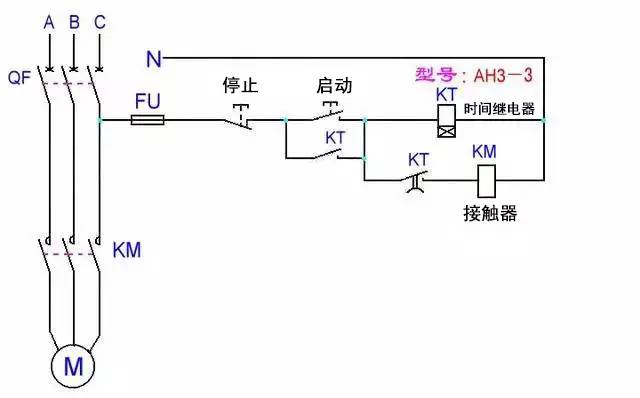

    13、按啟動鈕延時運行電路

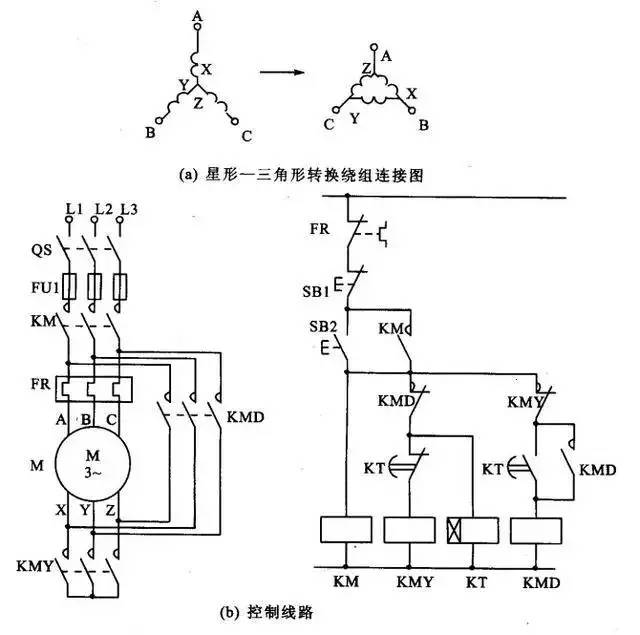

    14、星形 - 三角形啟動控制線路

    15、單向反接制動的控制線路

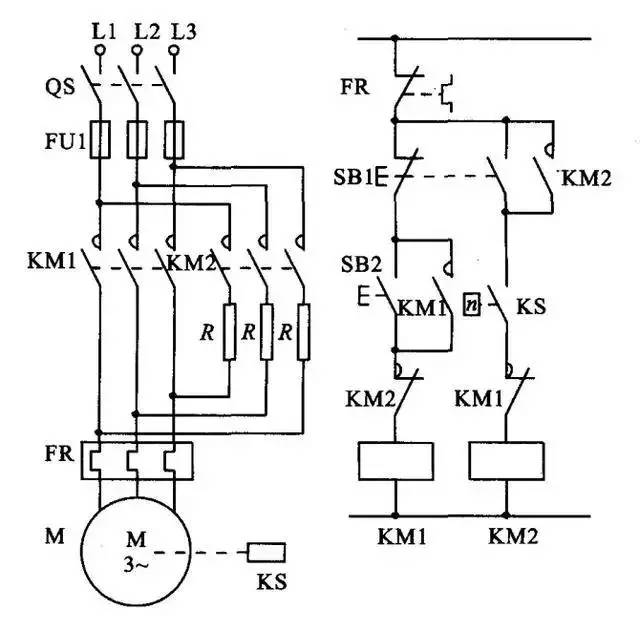

    16、具有反接制動電阻的可逆運行反接制動的控制線路

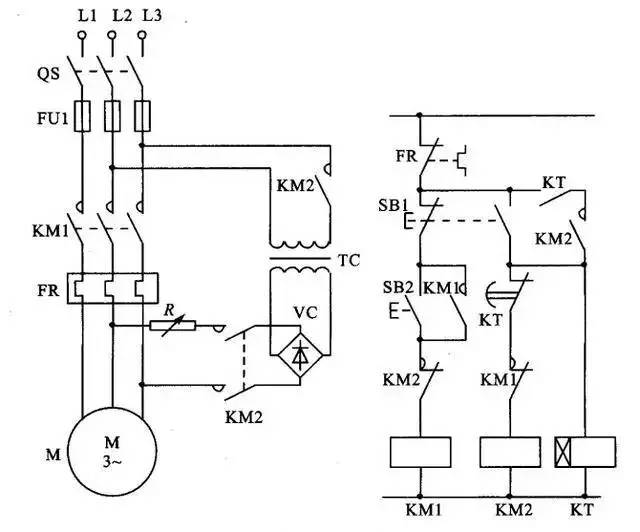

    17、以時間原則控制的單向能耗制動線路

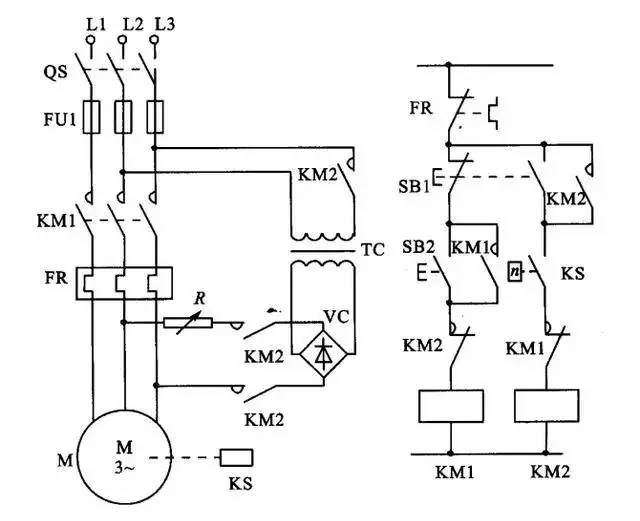

    18、以速度原則控制的單向能耗制動控制線路

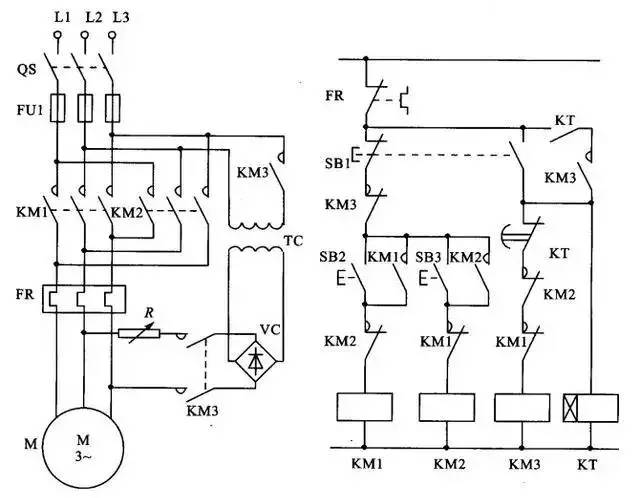

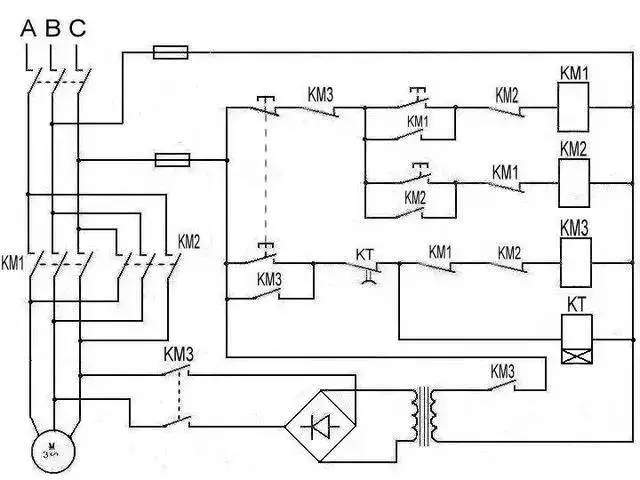

    19、電動機可逆運行的能耗制動控制線路

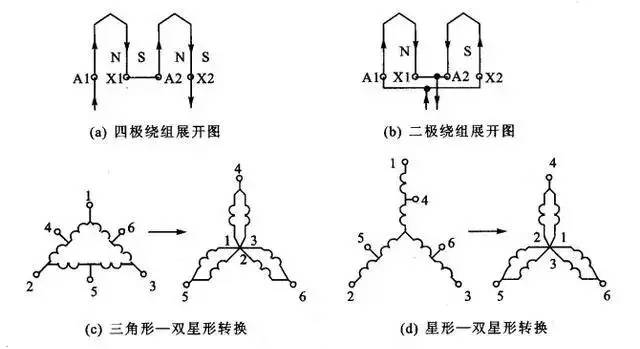

    20、雙速電動機改變極對數的原理

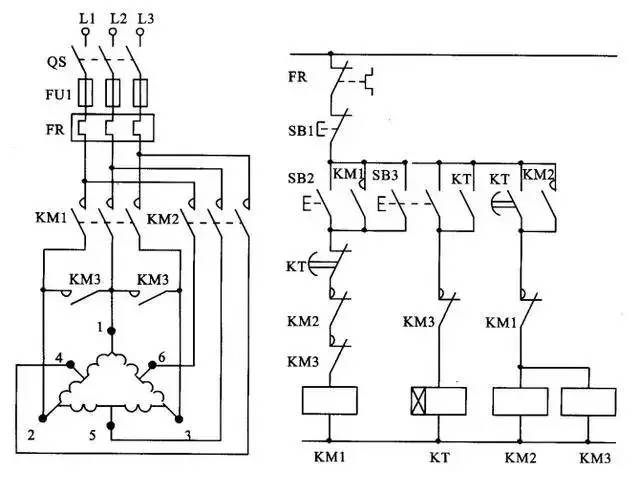

    21、雙速電動機調速控制線路

    22、使用變頻器的異步電動機可逆調速系統控制線路

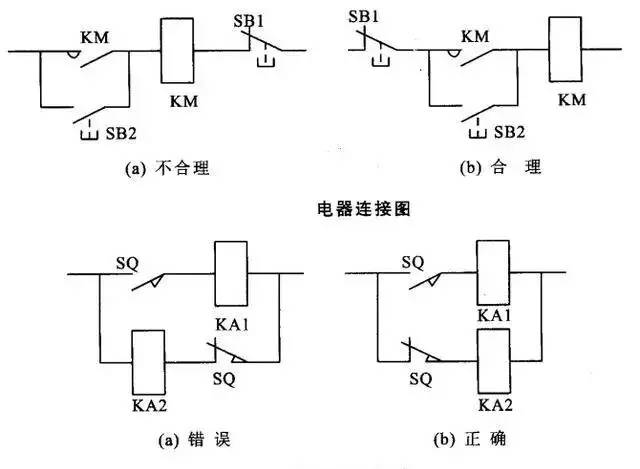

    23、正確連接電器的觸點

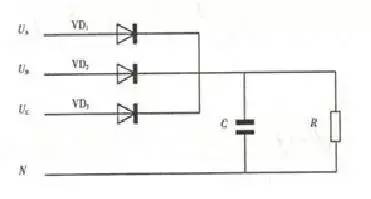

    24、三相半波整流電路圖

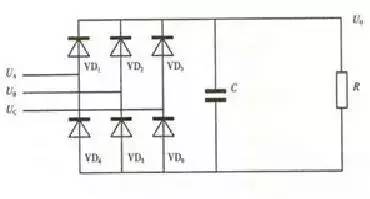

    25、三相全波整流電路圖

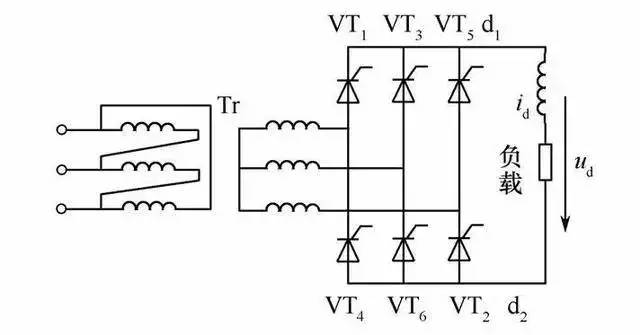

    26、三相全波6脈沖整流原理圖
